Sommarju tal-Ispeċifikazzjoni: Serje ASTGE043W024-L480X272R-P1

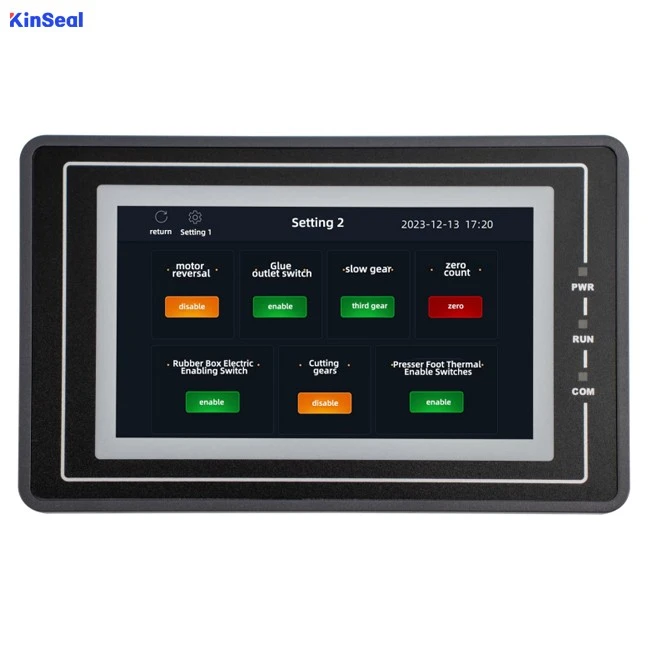

1. Ħarsa ġenerali tal-Prodott
Serje: ASTGE (Mudell Ekonomiku)
Karatteristiċi Ewlenin:
Display TFT LCD ta '4.3 pulzieri b'Riżoluzzjoni 480×272u touchscreen reżistenti.
JappoġġjaInput ta 'enerġija DC 9–30V.
Interfaces tal-komunikazzjoni: RS485(mudell P1D0C) jew RS232(mudell P1E0C).
Mibnija-fi 16MB SPI NOR Flashmemorja uRTC (Arloġġ tal--Ħin Real).
Programmabbli permezz ta'Softwer ta' konfigurazzjoni HMILiteb'simulazzjoni offline/online.
2. Definizzjoni tal-Mudell
L-istruttura tan-numru tal-mudell hija definita kif ġej:
| Segment tal-Kodiċi | Deskrizzjoni |
|---|---|
| ASTGE | Serje Ekonomija |
| 043 | Skrin ta '4.3 pulzieri |
| W02 | 32MB DDR2 + NOR Flash |
| 4 | Kapaċità Flash ta '16MB |
| L480X272 | Riżoluzzjoni tal-wiri |
| R | Touchscreen reżistenti |
| P | Blokk terminali 6-pin |
| 1 | Provvista ta 'enerġija 9–30V |
| D/E | Port ta 'komunikazzjoni RS485/RS232 |
| C | RTC appoġġjat |
3. Speċifikazzjonijiet tal-Prodott
3.1 Ħardwer
Wiri:
Luminożità:250 cd/m²
Backlight: LED (aġġustabbli, ħajja ta '20,000 siegħa).
Proċessur: 200MHz ARM Cortex-M4F CPU.
Memorja: 16MB SPI NOR Flash, 3S auto-issejvja waqt it-telf tal-enerġija.
Interfaces:
P1D0C: terminal 6-pin (RS485, GND, 24V).
P1E0C: terminal 6-pin (RS232 RXD/TXD, GND, 24V).
Slot tal-biljett TF għal downloads tal-programmi.
3.2 Elettriku u Ambjentali
Qawwa:
Vultaġġ nominali:DC 9–30V
Konsum massimu ta 'enerġija:1.5W
Ambjentali:
Temperatura operattiva:-10 grad sa 50 grad
Temperatura tal-ħażna:-30 grad sa 70 grad
Umdità:10–90% RH (mingħajr-kondensazzjoni).
3.3 Mekkanika
Dimensjonijiet:
B'mod ġenerali:138×86×26 mm
Żona tal-wiri:95.04×53.86 mm
Qtugħ tal-pannelli rakkomandat: 132×80 mm
Piż: 153g.
4. Software u Komunikazzjoni
4.1 Software ta' Konfigurazzjoni HMILite
Karatteristiċi Ewlenin:
Kontrolli: Buttuni, displays numeriċi, sliders, allarmi, kodiċijiet QR, charts tat-tendenzi, eċċ.
Funzjonijiet Estiżi:
Ipprogrammar makro (lingwa C, sa 136KB).
Appoġġ multi-lingwistiku (4 lingwi).
Logging tad-dejta (sa 64KB).
Protokolli personalizzati u integrazzjoni PLC (Mitsubishi, Siemens, Modbus, eċċ.).
Sigurtà: Protezzjoni bil-password, livelli ta' privileġġ tal-utent, u protezzjoni ta' runtime HMI.
4.2 Protokolli Appoġġjati
Modbus RTU, Mitsubishi, Siemens, Delta, Xinjie, u protokolli tad-dwana.
5. Ittestjar ta 'affidabbiltà
5.1 Ittestjar ESD
Standard: IEC 61000-4-2
Riżultati:
Kwittanza ta 'kuntatt: **± 4kV** (l-ebda anomaliji ta' reboot/wiri).
Skarigu ta 'l-arja: **± 6kV** (funzjonalità normali).
5.2 Tixjiħ b'Temperatura Għolja/Baxxa
Kundizzjonijiet:
Għoli:60 grad; Baxx:-20 grad; Ittestjar ċikliku.
Riżultati: L-ebda ħsarat jew kwistjonijiet ta 'wiri.
5.3 Ittestjar tal-EFT (Group Pulse).
Standard: IEC 61000-4-4
Riżultati: ** ± 4kV ** fuq portijiet ta 'enerġija/komunikazzjoni (l-ebda anormalitajiet).
6. Applikazzjonijiet
Ideali għal sistemi HMI industrijali, interfaces ta 'kontroll PLC, u ambjenti li jeħtieġu komunikazzjoni robusta (RS485/RS232) u tħaddim affidabbli f'kundizzjonijiet ħorox.
Nota: Għal definizzjonijiet dettaljati tal-pinnijiet, passi tal-konfigurazzjoni tal-protokoll, jew kontrolli tas-softwer, irreferi għad-dokument tal-ispeċifikazzjoni sħiħa.
